Produktdetails

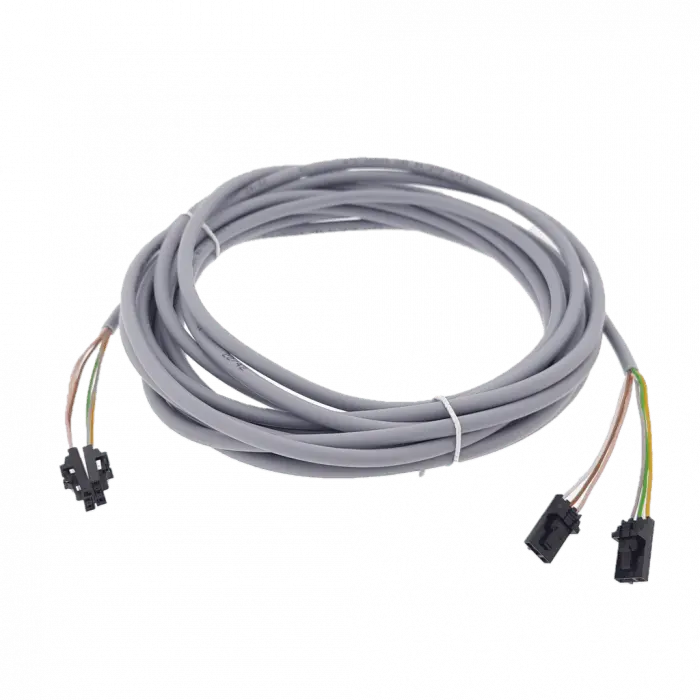

Pro-Line CND1 SKS-Steuerungskabel

Verbindungskabel für Sicherheitseinrichtungen an Pro-Line CND1 Industrietorsteuerungen. Wähle die passende Kabellänge für deine Toranlage direkt in der Variantenauswahl.

Verbindung für die Sicherheitseinrichtungen deiner Toranlage

Das Pro-Line CND1 SKS-Steuerungskabel verbindet Sicherheitseinrichtungen, beispielsweise die Schließkantensicherung, mit den zugehörigen SKS-Anschlussdosen. Es ist für den Einsatz an Industrietoranlagen mit Pro-Line CND1 Steuerung vorgesehen.

Du kannst zwischen neun Kabellängen von 3 bis 13,5 m wählen. Die gelieferte Länge richtet sich nach der ausgewählten Variante.

Kabellängen und Artikelnummern

  • 3 m (3000 mm) – Art.-Nr. 4679-03000
  • 3,5 m (3500 mm) – Art.-Nr. 4679-03500
  • 4 m (4000 mm) – Art.-Nr. 4679-04000
  • 4,5 m (4500 mm) – Art.-Nr. 4679-04500
  • 5 m (5000 mm) – Art.-Nr. 4679-05000
  • 5,5 m (5500 mm) – Art.-Nr. 4679-05500
  • 6,5 m (6500 mm) – Art.-Nr. 4679-06500
  • 8,5 m (8500 mm) – Art.-Nr. 4679-08500
  • 13,5 m (13500 mm) – Art.-Nr. 4679-13500

Technische Daten

Produktart:
Steuerungs- und Verbindungskabel für Sicherheitseinrichtungen
Steuerungssystem:
Pro-Line CND1
Einsatzbereich:
Industrietoranlagen
Kabellänge:
Je nach ausgewählter Variante
Farbe:
Grau
Anzahl der Adern:
6
Leitungsaufbau:
3 × 2 × 0,14 mm²
Anschlussseite A:
Linke Anschlussdose
Anschlussseite B:
Rechte Anschlussdose

Anschluss und Montage

Achte beim Anschluss auf die richtige Zuordnung zur linken und rechten Anschlussdose.

  • Montage nur bei abgeschalteter, spannungsfreier Anlage durchführen.
  • Das Kabel ohne Zugbelastung und ohne Quetschstellen verlegen.
  • Nach dem Anschluss die Funktion der Sicherheitseinrichtungen prüfen.
Wichtig: Arbeiten an sicherheitsrelevanten Komponenten gehören in die Hände qualifizierten Fachpersonals. Beschädigte oder falsch angeschlossene Leitungen können die Schutzfunktion der Toranlage beeinträchtigen.

Häufige Fragen

Wofür wird das SKS-Steuerungskabel verwendet?

Es verbindet Sicherheitseinrichtungen mit den zugehörigen SKS-Anschlussdosen einer Pro-Line CND1 Industrietorsteuerung.

Welche Kabellänge hat Artikel 4679-03000?

Artikel 4679-03000 hat eine Kabellänge von 3 m (3000 mm). Für andere Längen wählst du die entsprechende Variante.

Kann ich das Kabel kürzen oder verlängern?

Davon wird abgeraten, da Änderungen die Signalqualität und Sicherheit beeinträchtigen können. Wähle stattdessen die passende Kabellänge.

Unsicher bei der Auswahl?

Wir helfen dir bei der Auswahl des passenden Kabels für deine Pro-Line CND1 Toranlage.

Technische Beratung anfragen
