Produktdetails

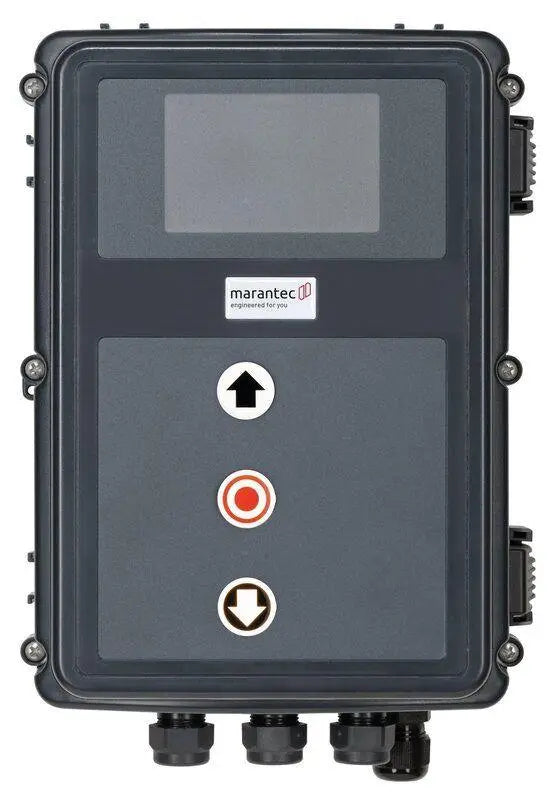

Die Marantec CS 320, Artikel 185657, ist eine Torsteuerung im CS-Standardgehäuse für einen 230-V-Netzanschluss. Das LC-Display und die drei Tasten im Gehäusedeckel ermöglichen die Bedienung sowie die Anzeige von Zustands- und Diagnosemeldungen.

Ausstattung

  • Vier programmierbare Relaisausgänge und zwei programmierbare Eingänge
  • Unterstützung mechanischer Endschalter (MEC) und Absolutwertgeber (AWG)
  • Torlaufzähler, Fehlerspeicher und programmierbarer Wartungsalarm
  • Anschlüsse für Lichtschranken, Lichtgitter, Schließkantensicherungen und Sicherheitskreise
  • Steckplätze für optionales Funkmodul und Wochenzeitschaltuhr

Technische Daten

Artikelnummer / EAN 185657 / 4062434014165
Netzversorgung 230 V AC, einphasig, 50 Hz
Steuerspannung 24 V DC
Maximale Belastbarkeit / Schaltstrom 2,2 kW / 8 A
Bauseitige Absicherung 10 A
Gehäuseschutzart IP65
Temperaturbereich −10 bis +45 °C
Abmessungen B × H × T 215 × 275 × 190 mm

Lieferumfang

Steuerung CS 320 im Standardgehäuse mit LC-Display, elektronischem 3-fach-Taster im Deckel sowie 1.000 mm Anschlusskabel mit Schuko-Stecker Typ F. Diese Ausführung hat keinen Hauptschalter, Not-Aus oder Funktionsschalter im Deckel.

Vor der Bestellung

Gleichen Sie Netzspannung, Antrieb, Endlagensystem und Sicherheitseinrichtungen Ihrer Toranlage ab. Dies ist die 230-V-Ausführung mit Schuko-Stecker. Zwischenstellung, Kraftbegrenzung in AUF-Richtung und Drehrichtungsüberwachung setzen einen AWG voraus. Funkmodul und Wochenzeitschaltuhr sind optional und nicht enthalten.
