Hörmann 3-Kanal-Empfänger HEI 3 – 868 MHz BiSecur – Torsteuerung

Beschreibung zu Hörmann 3-Kanal-Empfänger HEI 3, BiSecur

Der Hörmann 3-Kanal-Empfänger HEI 3 868 MHz BiSecur (868-BS) eignet sich als Empfänger zum Ansteuern von einem Einfahrtstorantrieb oder einem Garagentorantrieb. Er nutzt die Frequenz 868 MHz und die von Hörmann entwickelte Verschlüsselung BiSecur. Mit ihm können von Weitem Befehle an das Tor übermittelt werden. Unter diese Befehle fällt zum Beispiel das Öffnen und Schließen des Tores bei der Einfahrt mit dem Auto oder eine Gehflügelfunktion für Drehtorantriebe. Mit seinen 3 Kanälen können an einem Antrieb bis zu drei Funktionen bedient werden. Auch ältere Hörmann Antriebe lassen sich auf den Funkstandard 868 MHz BiSecur umstellen.

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• bis zu 3 Funktionen ansteuerbar (Auf/Zu, Teilöffnung/Gehflügel, Licht An/Aus)
• für eine stabile Reichweite, falls durch bauliche Gegebenheiten erforderlich

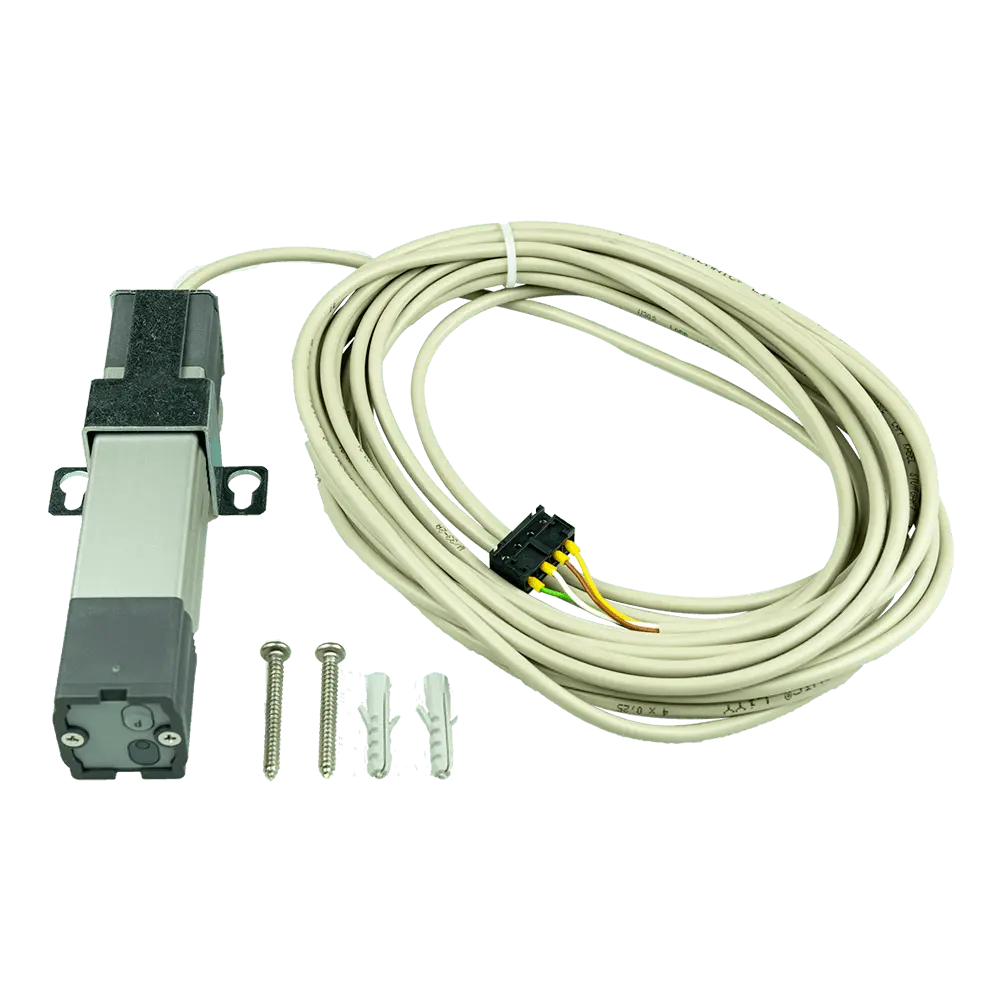

• Gehäuse: Aluminium mit Kunststoff-Kappen
• mit 7 m Anschlussleitung, 4-adrig
• Schutzart: IP 65
• Temperaturbereich: -20 bis +60 °C
• Betriebsspannung: 24 V DC
• Funktion: Impuls
• Maße in mm (B x H x T): 140 x 30 x 32

Der HEI 868-BS verfügt über eine stabile Reichweite und kann bei baulich schwierigen Umständen einen sicheren Empfang gewährleisten. Der Empfänger ist in einem Aluminiumgehäuse mit Kunsttoffkappen untergebracht und erfüllt die Bedingungen für die Schutzart IP 65. Das Gerät ist also berührungssicher, staubdicht und geschützt vor Strahlwasser. Es hält zudem Temperaturen von -20 °C im Winter bis zu +60 °C im Sommer aus. Der HEI 3 868-BS ist damit ideal für die Anbringung im Freien geeignet. Bei einer Größe von 140 mm x 30 mm x 32 mm (B x H x T) und einer Betriebsspannung von 24 V DC (Gleichstrom) verfügt der Empfänger über eine 7 m lange und 4-adrige Anschlussleitung.

Der Einsatz des HEI 3 868-BS ist ausschließlich an Hörmann Antrieben möglich und die Bedienung auch nur mit geeigneten Sendern aus dem Hause Hörmann machbar. Dafür lassen sich je nach Bauart und technischen Möglichkeiten des elektrischen Antriebes bis zu drei Funktionen per Impulssteuerung nutzen. Standardmäßig ist dies das Öffnen und Schließen per Funkimpuls. Modellabhängig können die Funktion der Steuerung der Antriebsbeleuchtung bzw. die Funktion der Teilöffnung/Gehflügelansteuerung dazukommen.

Kompatible Sender und Impulsgeber für den HEI 3 868-BS

Der Hörmann 3-Kanal-Empfänger HEI 3 868-BS dient der Ansteuerung per Funk durch einen Handsender. Die Sender müssen ebenso wie der Empfänger über den Funkstandard 868-MHz-BiSecur verfügen.

Hörmann 868-MHz-BiSecur-Handsender:

• Hörmann Handsender HS 1, BiSecur, Struktur schwarz
• Hörmann Handsender HS 4, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, Struktur schwarz
• Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
• Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz
• Hörmann Handsender HSP 4, BiSecur, schwarz
• Hörmann Handsender HSZ 1, BiSecur, schwarz
• Hörmann Handsender HSZ 2, BiSecur, schwarz
• Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

• Hörmann Funk-Innentaster FIT 2-1, BiSecur
• Hörmann Funk-Fingerleser FFL 25-1 BS
• Hörmann Funk-Codetaster FCT 3-1 BS
• Hörmann Funk-Codetaster FCT 10, BiSecur

Mit dem HEI 3 868-BS Hörmann Antriebe bedienen

Mit dem HEI 3 868-BS können fast alle älteren Hörmann Antriebe mit der sicheren BiSecur-Verschlüsselung nachgerüstet werden. Die Abfrage der Torposition wie bei den aktuellen Antrieben ist dabei allerdings nicht möglich. Das würde nur mit einem Hörmann 2-Kanal-Relais-Empfänger HET-E2, BiSecur, bidirektional und gleichzeitigem Einsatz einer Hörmann Universaladapterplatine UAP 1 gehen und auch nur bei geeigneten Antrieben.

Kompatible Torantriebe für den Empfänger:

• SupraMatic E/P/HT
• ProMatic (außer Akku)
• RollMatic
• RotaMatic
• RotaMatic P/PL/Akku-Solar
• VersaMatic
• VersaMatic P/Akku Solar
• LineaMatic
• LinaMatic P/H/Akku Solar
• DTH 700/DTU 250
• STA 90/180/220/400
