Produktdetails

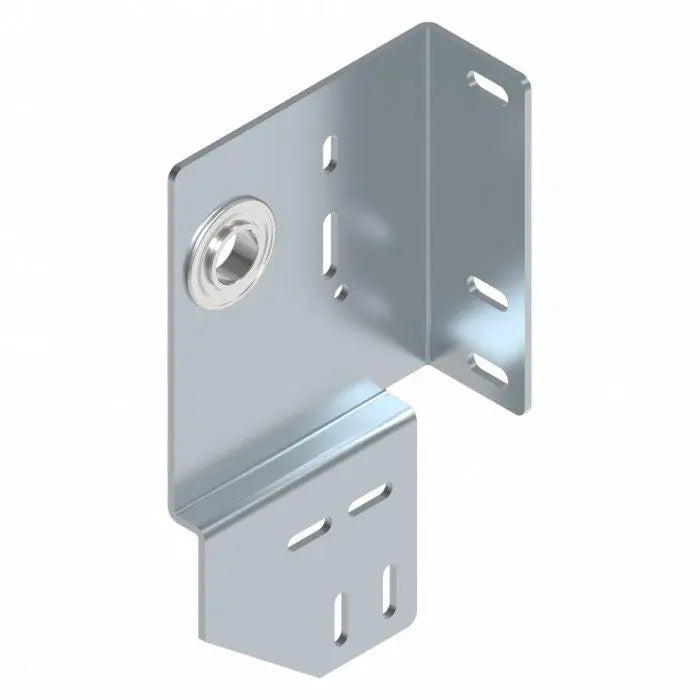

Die geschlossene seitliche Lagerplatte 3284 mit Lager ist ein verzinktes Stahlbauteil für Industrie-Sektionaltore. Sie wird auf der linken Torseite eingesetzt, fixiert das C-Profil und verbindet dadurch die horizontalen mit den vertikalen Laufschienen. Das integrierte Lager ist für eine Welle mit 1" (25,4 mm) ausgeführt.

Funktion und Einsatz

Die Lagerplatte bildet die seitliche Wellenlagerung und stabilisiert zugleich den Übergang zwischen horizontaler und vertikaler Laufschiene. Die Ausführung ist seitengebunden. Wellenmaß, CS-Maß, Versatz und Befestigungsbild müssen zur vorhandenen Torkonstruktion passen.

Technische Daten

  • Produkttyp: geschlossene seitliche Lagerplatte mit Lager
  • Einsatzbereich: Industrie-Sektionaltor
  • Einbauseite: links
  • Wellenmaß: 1" (25,4 mm)
  • Abstand zum Mittelpunkt / CS: 127 mm
  • Versatz: 15 mm

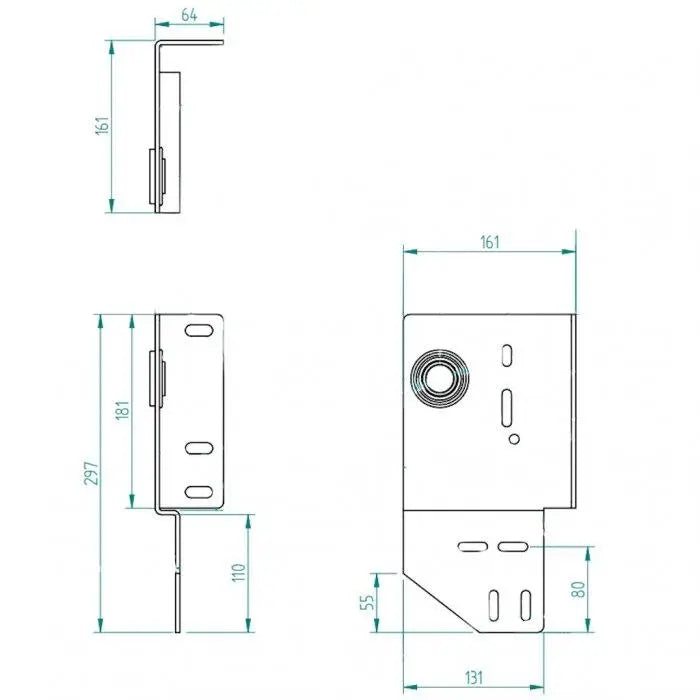

  • Abmessungen: 161 × 297 mm
  • Plattenstärke: 4 mm
  • Tiefe: 64 mm
  • Material: verzinkter Stahl
  • ConDoor-Artikelnummer: 3284
  • Alternative Referenz: FlexiForce 3127S

Lieferumfang

Geliefert wird die geschlossene seitliche Lagerplatte mit Lager in der gewählten Mengeneinheit. Befestigungsmaterial ist nur enthalten, wenn es in der gewählten Variante ausdrücklich genannt wird.

Vor der Bestellung prüfen

Artikelnummer 3284, linke Einbaulage, Wellenmaß 1" (25,4 mm), CS-Maß 127 mm, Versatz 15 mm sowie Abmessungen und Befestigungspunkte mit dem vorhandenen Bauteil vergleichen.
