SKU: 3288

Lagerplatte geschlossen mit Lager | 186×322 mm | links | 15 mm Versatz | 1¼" Welle | Industrie verzinkt | Art. 3288

€38,12

inkl. MwSt. Versand wird beim Checkout berechnet.

Einheiten

Beschreibung

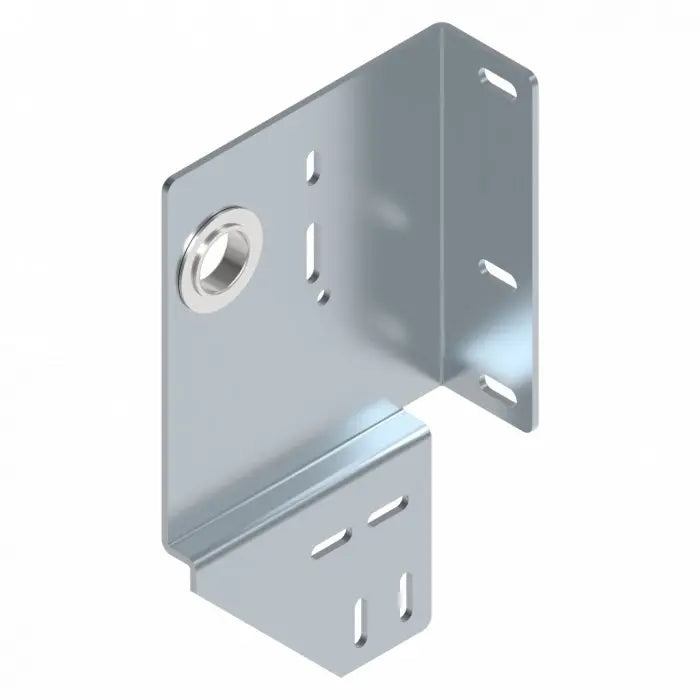

Lagerplatte geschlossen 186×322 mm | mit Lager | links | 15 mm Versatz | 1¼" Welle

Die geschlossene Lagerplatte 3288 ist eine langlebige, schwere Industriekomponente für Sektionaltoranlagen. Dank integriertem Lager, 1¼"-Wellenaufnahme und 15-mm-Versatz ermöglicht sie eine perfekte Ausrichtung von C-Profilen und sorgt für maximale Stabilität im Torlauf.

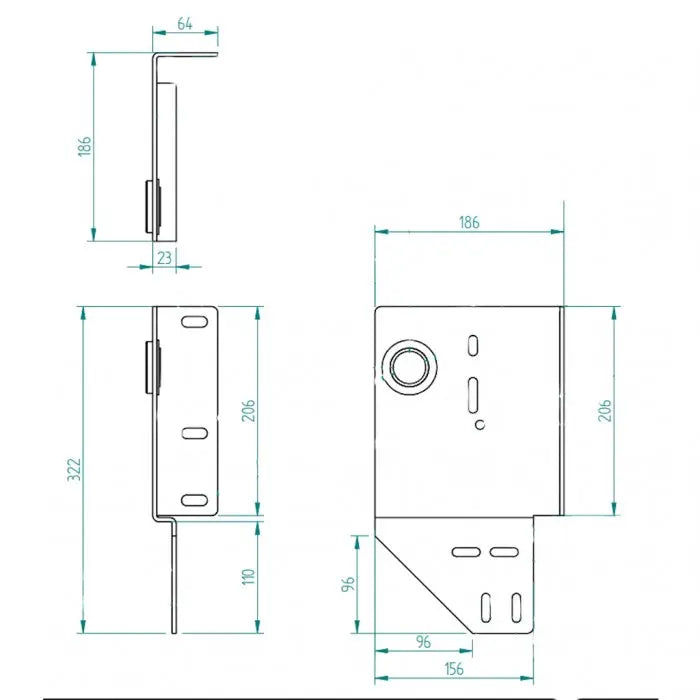

🔧 Technische Daten

Artikel-Nr.:
3288

Montageseite:
Links

Länge:
186 mm

Höhe:
322 mm

Material:
Verzinkter Stahl

Dicke:
4 mm

Wellenaufnahme:
1¼" (31,75 mm)

Lager-Ø:
51,2 mm

Versatz:
15 mm

Herzmaß:
152 mm

Tiefe:
64 mm

Gewicht:
2,09 kg

Ausführung:
Geschlossen, mit integriertem Lager

Einsatzbereich:
Industrietore, Sektionaltore, C-Profil-Systeme

💪 Vorteile & Eigenschaften

Mit integriertem Hochlastlager → direkt montagefertig
15-mm-Versatz für exakte C-Profil-Ausrichtung
Linke Ausführung (von innen betrachtet)
Massive 4-mm-Stahlkonstruktion für industrielle Dauerlast
Verzinkte Oberfläche → starker Korrosionsschutz
Sorgt für spielfreien, vibrationsarmen Torlauf
Tormeister 24 setzt auf höchste Arbeitssicherheit & Industriequalität

⚙️ Anwendung & Montage

Die geschlossene Lagerplatte 3288 wird auf der linken Seite der Toranlage montiert. Sie dient als präziser Lagerpunkt für die 1¼"-Welle und fixiert gleichzeitig das C-Profil über den intelligenten 15-mm-Versatz.

Dadurch werden vertikale und horizontale Schienen perfekt zueinander ausgerichtet, was den Torlauf stabilisiert und die mechanische Belastung reduziert.

Sicherheits-Hinweis: Arbeiten an Wellen, Lagern und C-Profil-Systemen dürfen ausschließlich geschulte Fachkräfte durchführen. Starke Vorspannkräfte → Lebensgefahr bei Fehlmontage!

🏁 Praxisbeispiel

In einer Industrieanlage wurde die 3288 als Ersatz für eine verzogene C-Profil-Lagerplatte eingesetzt. Ergebnis: ruhigerer Torlauf, stabilere Profilführung und deutlich geringerer Verschleiß an der Welle.

🔗 Passende Kategorien & Zubehör

❓ FAQ

Ist das Lager integriert?

Ja, diese Ausführung wird komplett mit montiertem 51,2-mm-Lager geliefert.

Warum 15 mm Versatz?

Damit das C-Profil exakt sitzt und die Schienen spannungsfrei ausgerichtet werden.

Für welche Torseite geeignet?

Für die linke Seite (innen betrachtet).

🛒 Jetzt Lagerplatte 3288 bestellen

Sichern Sie sich die geschlossene Lagerplatte 186×322 mm links – die perfekte Heavy-Duty-Lösung für Industrie-Sektionaltore.
