Marantec Set Sektionaltore bis 20 m² (87 Hz) oder 30 m² (50 Hz), 230 V-AC Motor, 100 Nm, 30 min-1, AWG, mit Frequenzumrichtersteuerung CS 320 FU
Marantec Set Sektionaltore bis 20 m² (87 Hz) oder 30 m² (50 Hz), 230 V-AC Motor, 100 Nm, 30 min-1, AWG, mit Frequenzumrichtersteuerung CS 320 FU ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferhinweise
Lieferhinweise
Versandoptionen | Kosten & Lieferzeiten
Deutschland
- 5,90 € (Lieferzeit 2- 15 Werktage | Lieferantenabhängig)
- Garagentore 130,00 € (Lieferzeit 4-5 Wochen)
Länder, in die wir versenden
Deutschland*
*ausgenommen Inseln
Lieferhinweise für Tore und Türen
Abholungsinformationen:
Bestellung und Abholung: Bestellen Sie online und holen Sie das Tor persönlich in unserem Lager ab.
Lieferavis: Das von uns bereitgestellte Lieferavis nach der Produktion ist vorläufig und rechtlich nicht bindend. Abweichungen, z.B. durch Verkehrsaufkommen oder Störungen, führen nicht zu Reklamationsansprüchen.
Voraussetzungen für Fracht von Toren und Türen:
-Geben Sie Ihre Handynummer bei der Bestellung an
- Bitte stellen Sie sicher, dass jemand vor Ort ist, um die Ware am geplanten Liefertermin zu empfangen. Bei Abwesenheit kontaktieren Sie uns bitte.
- Unsere Lieferung erfolgt mit einer LKW-Kombination von 18 Metern Länge.
- Für die Entladung mit einem Mitnahmestapler benötigen wir ausreichend Platz um das Fahrzeug herum.
- Ihre Adresse muss zugänglich sein; berücksichtigen Sie die Zufahrtswege, enge Kurven, Pfosten, überhängende Bäume, etc.
Wichtige Punkte:
- Der Fahrer entlädt die Ware an der angegebenen Adresse, die bei Bestellung angegeben wurde.
- Abladen an anderen Orten obliegt der Verantwortung des Kunden; wir haften nicht für Schäden an unsicher gewählten Abladeorten.
- Bei Platzproblemen für die Entladung mit dem Mitnahmestapler sorgen Sie bitte im Voraus für genügend Abladepersonal.
Sonderfälle:
- Kontaktieren Sie uns vor der Bestellung, falls Ihre Adresse nicht mit dem LKW angefahren werden kann, um eine optimale Lieferung zu gewährleisten und Schäden zu vermeiden.
Bei weiteren Fragen oder Sonderfällen stehen wir Ihnen gerne zur Verfügung.
Welche Zahlungsarten werden akzeptiert?
Du hast die Wahl zwischen folgenden Zahlungsarten
Vorkasse per Überweisung, Shop Pay, Visa, Mastercard, American Express, Maestro, UnionPay, Apple Pay, Google Pay, EPS, Klarna Rechnung
STA 1-10-30 E-KE D230 V/3~ AWG 25,4 IP54 – CS320FU-I – 7,0 m

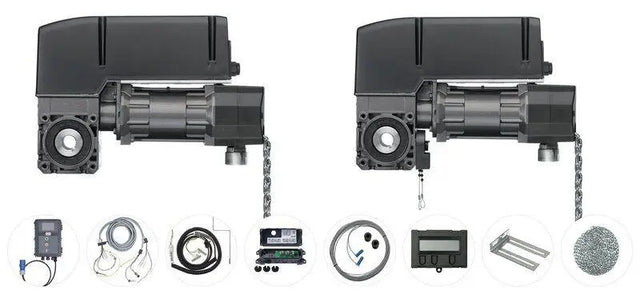

Lieferumfang:
- Antrieb STA 1-10-30 E-KE 230 V/1~ FU/I AWG 25,4 mm mit 1.000 mm Haspelkette

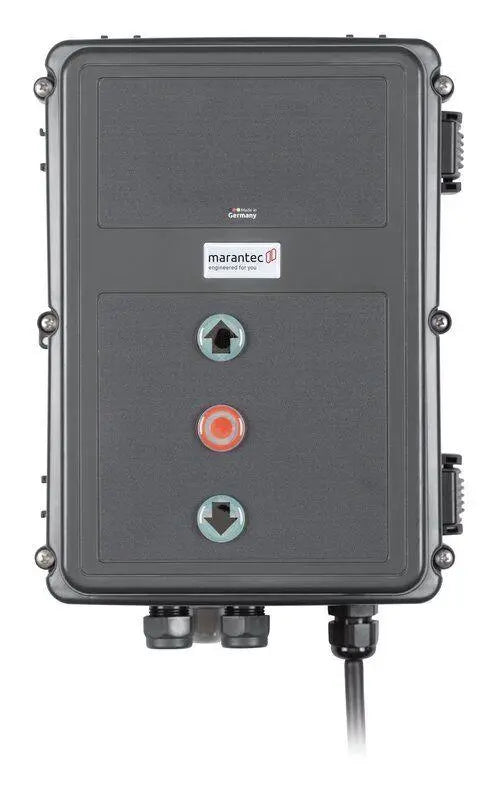

- Steuerung CS 320 FU/I 230V/1~ im CS-Standardgehäuse mit 3-fach Taster und LC-Display im Deckel, Anschlusskabel mit Schuko-Stecker Typ F
- Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm

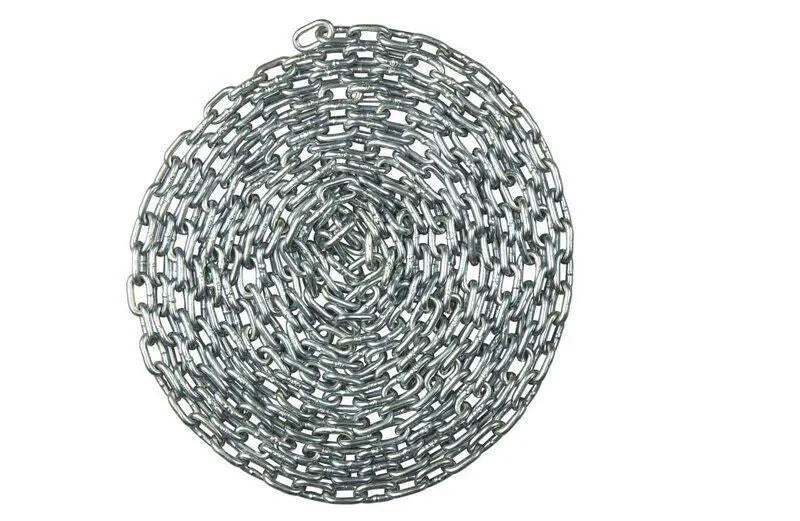

- Haspelkette: 9.000 mm, mit 2 Kettenschlössern

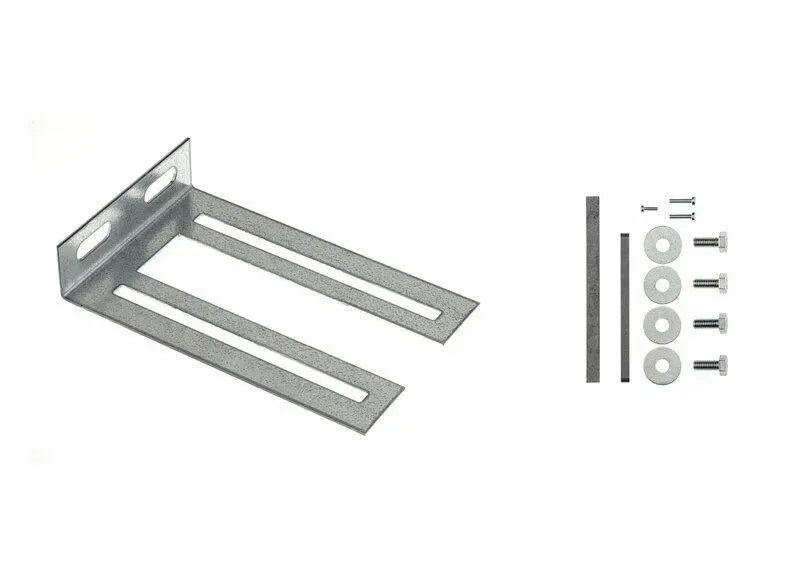

- Drehmomentstütze 1 L-Form
- Zubehörbeutel STA Standard

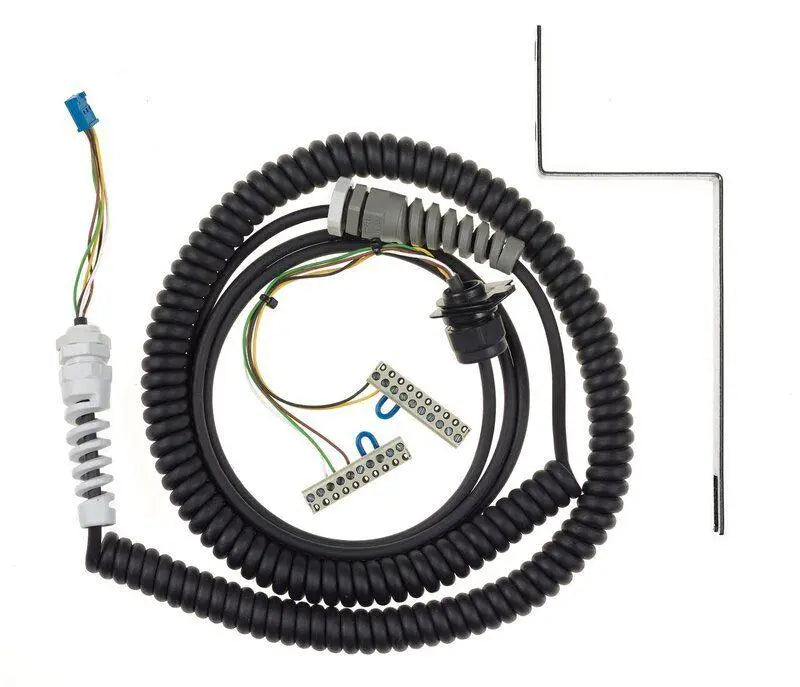

- Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
- Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen

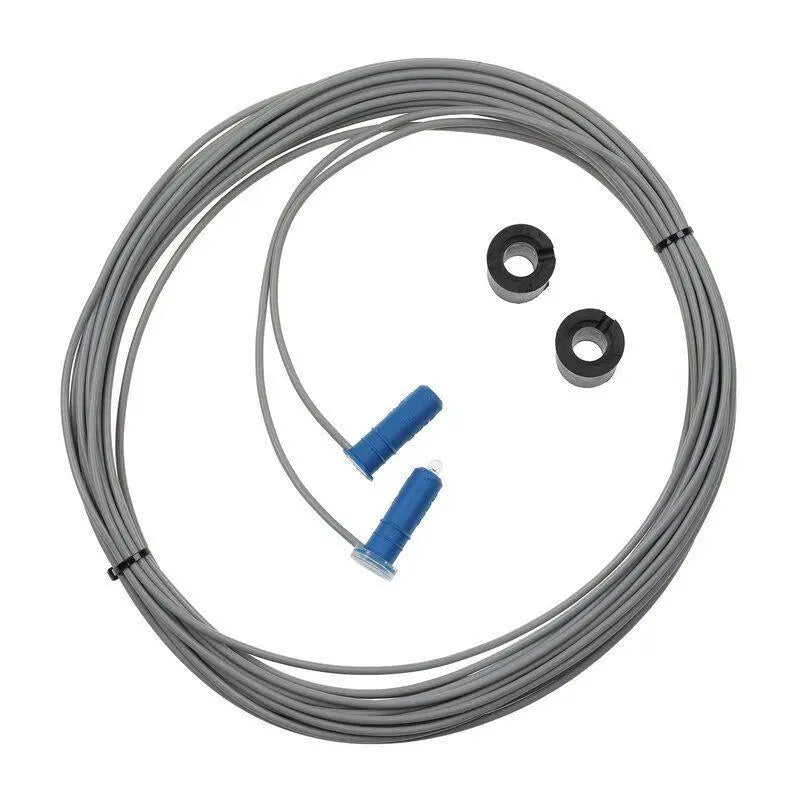

- F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
Antrieb – Merkmale:
- Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
- Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
- Wartungsentriegelung optional
- Einfache Umrüstung von Kurbel auf Kette
- Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
- Versorgung: 230 V/1~/50 Hz
- Thermoschutz in der Motorwicklung
- Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD) zu wählen.
- Steckbare Anschlüsse (steuerseitig)
- Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
- Ausführung mit integriertem Frequenzumrichter und externer Steuerung. Versorgung: 230 V/1~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
- Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
- Sonderausführungen wie weitere Spannungen und Frequenzen, höhere Schutzarten und Hohlwellen-Ø auf Anfrage
- Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment. In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des Abtriebsdrehmoments um 5 %.
- Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
Steuerung – Funktionen:
- Drehzahlunabhängiges Steuern von Toren
- Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
- Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
- Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
- Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl, Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
- Bremspunkte frei wählbar/einstellbare Bremsverzögerung
- Einstellbare Leistungswerte zur Anpassung an den Motor
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- 2 programmierbare Eingänge mit 27 Funktionen
- Drehrichtungsüberwachung und -erkennung (nur mit AWG)
- Integrierter Torlaufzähler
- Programmierbarer Wartungsalarm (PIN-Code-geschützt)
- Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
- Änderung der Drehrichtung über Platinentaster/Display
- Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
- Zwischenstellung programmierbar (nur mit AWG)
Steuerung – Endlageneinstellung:
- Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Einstellung über LC-Monitor
Steuerung – Bedienung:
- Platinentaster und LEDs zur Statusmeldung (Standard)

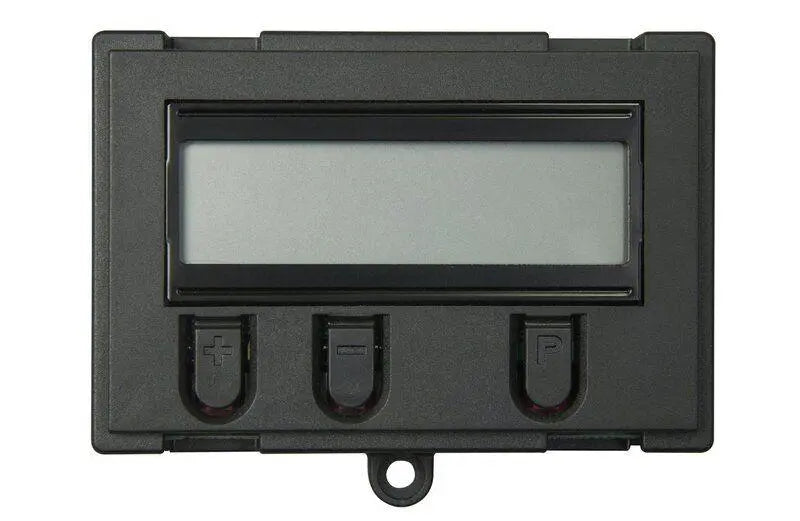

- Steckbares LC-Display mit Klartextanzeige
- 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Steuerung – Aufbau und Anschluss:
- Kurzschlussfeste Kleinspannung
- Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
- Beleuchtete Deckeltastatur (Nachtbeleuchtung)
- Gehäuseschutz für Leiterplatte
- Einstellbare, vormontierte Wandhalter
- Anschluss für Elemente des Sicherheitskreises
- Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
- Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
- Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
- Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
- Anschluss für 2 Lichtgittersysteme mit/ohne Testung
- Schnittstelle zum Anschluss von Erweiterungsmodulen
- Steckplätze für Funkmodul und Wochenzeitschaltuhr
- Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
- Ansteuerung der Magnetbremse über Relaisausgang
- Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
- Schnittstelle zum Anschluss eines Frequenzumrichters
- Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
- Steckbares LC-Display mit Klartextanzeige
Steuerung – Optional:
- MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
- MS-Bus Erweiterungsmodul Einzugssicherung
- Integrierter Hauptschalter
- Individuelle Deckelfolien
- Frequenzumrichter im Antrieb integriert (Version FU-I ohne Bremse, nur 0,75 kW)
- Steuerung im Stahlschrank
-

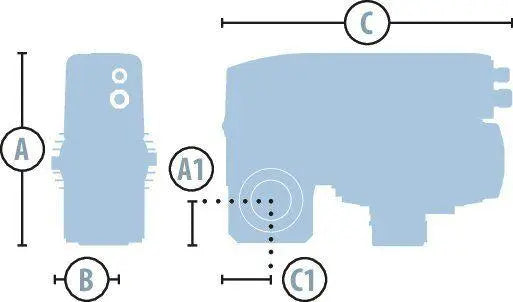

Produktbeschreibende DatenAnschlussartkonventionellBremsansteuerungohne BremseDauerschalldruckpegel (max.) [dB(A)]70EndlagensystemAbsolutwertgeberFangvorrichtung integriertNeinGetriebegerollte Schneckenwelle doppelt gelagerte SchneckenwelleNotbedienungWartungsentriegelung mit Nothandkette (E-KE)SchutzartIP54SteuerungsartexternÜberlastschutzThermoschutz 140 °CBremstypohne BremseEinsatzbereichTemperatur (min./max.) [°C]-20/60Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~)0,75 kWTorfläche bei 50 Hz (max.) [m²]45Torfläche bei 87 Hz (max.) [m²]30LeistungsdatenAbtriebsdrehmoment bei 50 Hz [Nm]100Abtriebsdrehmoment bei 87 Hz [Nm]70Abtriebsdrehzahl bei 50 Hz [1/min]30Abtriebsdrehzahl bei 87 Hz [1/min]52Haltemoment (min.) [Nm]600Umdrehungen Abtrieb (max.)**20Zyklen pro Stunde (max.)*20Motorleistung [kW]0,55Elektrische DatenBetriebsspannung [V]230 V/1~BetriebsspannungsartWechselstromLeistungsfaktor cos phi0,72Motorspannung [V]230 V/3~Nennfrequenz [Hz]50Steuerspannung [V]12-24 V-DCNennstrom bei 230 V/3~ [A]3,50Bauseitige Absicherung (FU-Betrieb 230V/1~) [A]16Maße und GewichteGewicht [kg]16Maß A [mm]278Maß A1 [mm]55Maß B [mm]104Maß C [mm]409Maß C1 [mm]55Wellenaufnahme [mm]25,4Wellenaufnahme (optional) [mm]25 30 31,75 32 mm Sechskant (HEX) 35CS 320 FU-I 0,75 kWProduktbeschreibende DatenFrequenzumrichterartinterner FrequenzumrichterGehäusetypCS-StandardSchutzartIP65DisplayartLCDHauptschalter im Steuerungsdeckelohne HauptschalterDrucktaster im Steuerungsdeckelelektronischer 3-fach Taster CSNot-Aus im Steuerungsdeckelohne Not-AusFunktionsschalter im Steuerungsdeckelohne FunktionsschalterNetzsteckerSchuko-Stecker Typ FEinsatzbereichTemperatur (min./max.) [°C]-10/45LeistungsdatenAusgangsleistung [kW]0,75Elektrische DatenAusgangsspannung [V]230 V/1~Ausgangsstrom [A]4,1Bauseitige Versorgung230 V/1~/50 HzEingangsspannung [V]230 V/1~Eingangsstrom [A]10Belastbarkeit Leistung (max.) [kW]0,75Schaltstrom (max.) [A]4,1Steuerspannung [V]24 V-DCMaße und GewichteGewicht [kg]1,8Maße (BxHxT) [mm]215x275x190
