Lichtschranken, Lichtgitter oder Optosensoren?
Die richtige Schließkantensicherung für Ihr Tor
Für Garagentore, Sektionaltore, Rolltore & Schnelllauftore – der große Vergleich von Tormeister 24.

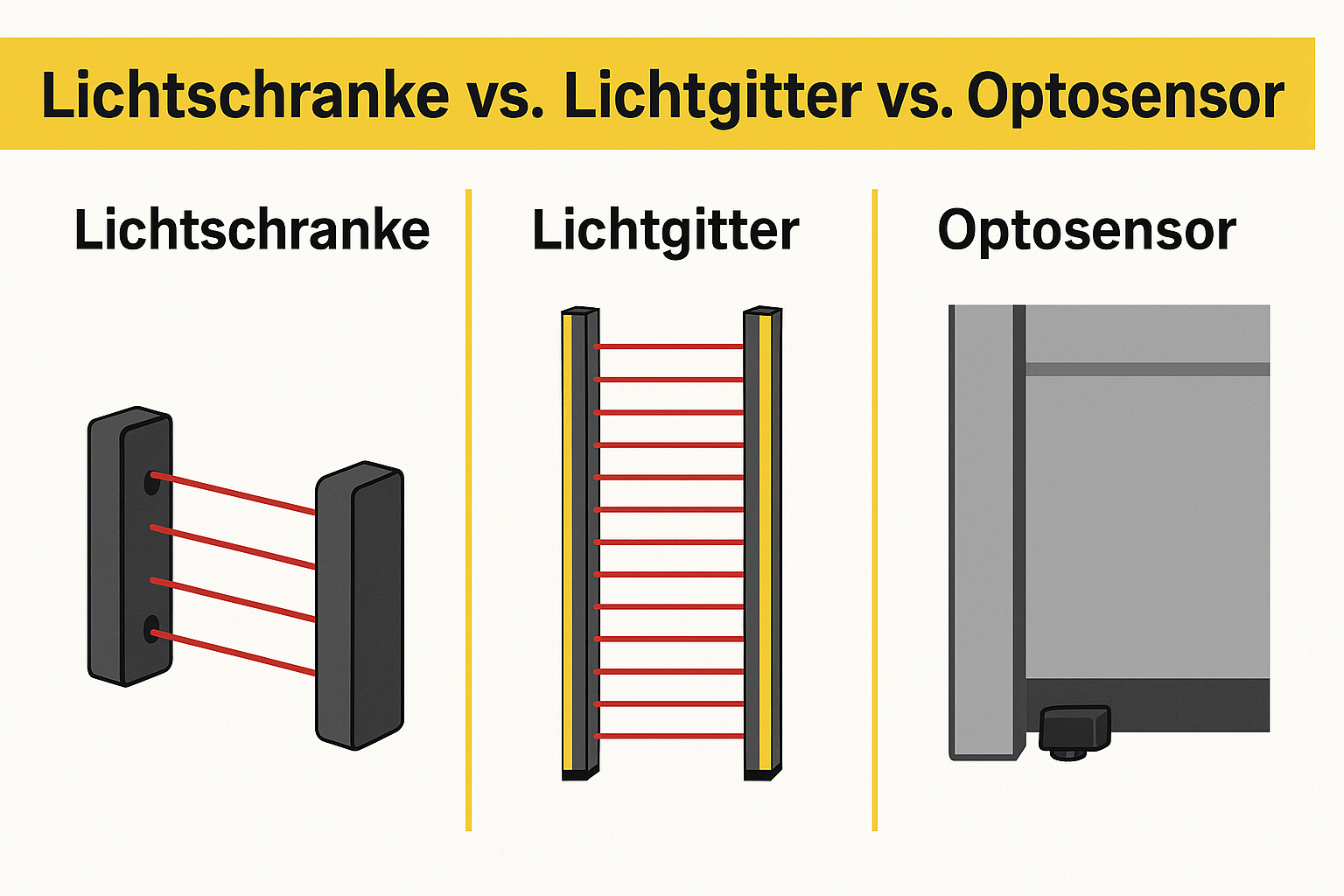

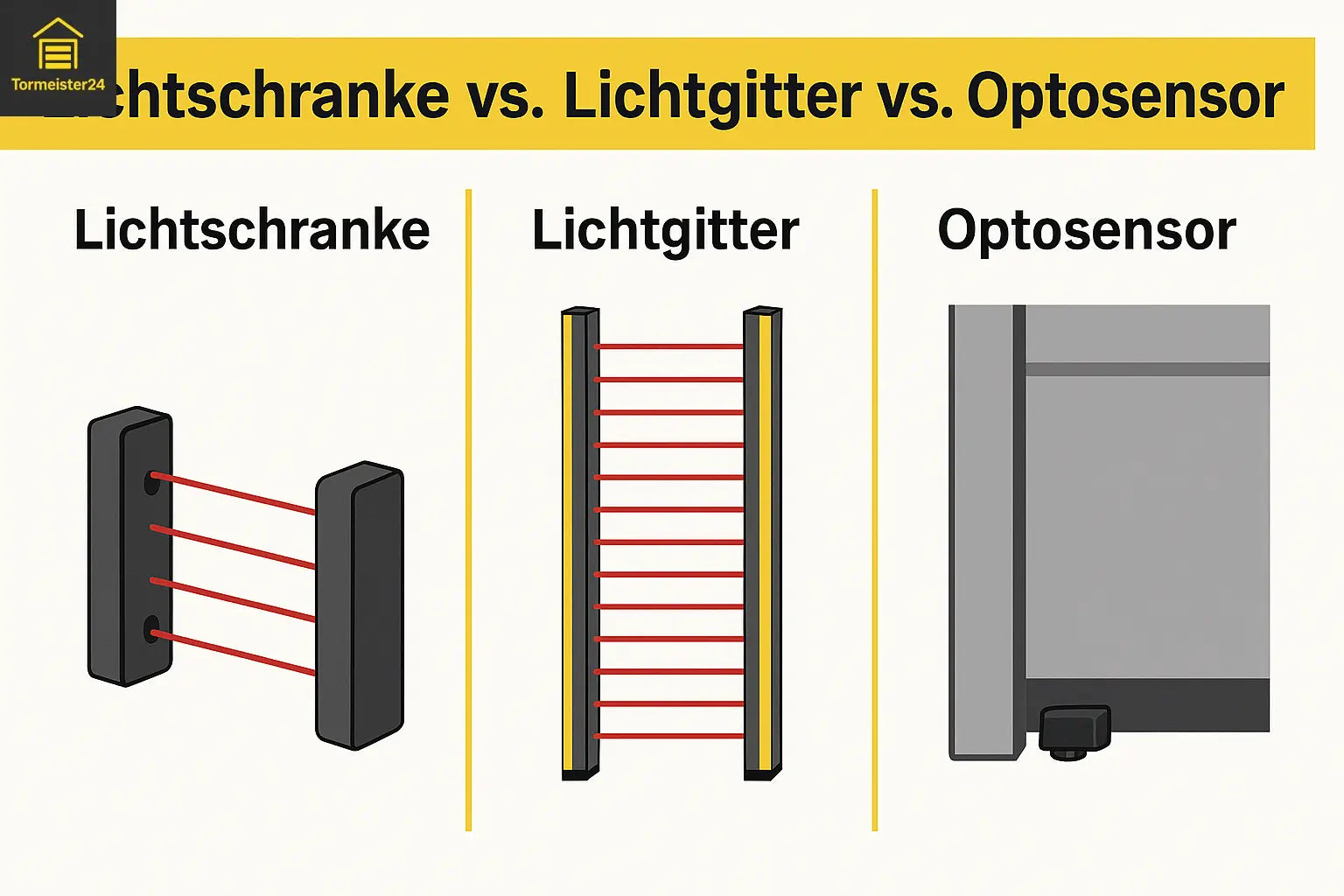

Lichtschranken, Lichtgitter, Optosensoren – was ist was?
Lichtschranken (ein- oder reflektierend)
Eine Lichtschranke überwacht eine Linie – entweder als Einweg‑Variante (Sender ⇄ Empfänger) oder als Reflexions‑Lichtschranke (Sender/Empfänger im selben Gehäuse + Reflektor). Ideal als Durchfahrtskontrolle und zusätzliche Absicherung in der Öffnungsebene. Modelle wie die SOMMER 5233 (IP67, Polfilter) sind robust und fremdlichtresistent.
Pluspunkte: schlanker Einbau, günstige Nachrüstung, bewährte Technik. Grenzen: Sichert nur eine Linie, nicht die gesamte Torfläche.
Lichtgitter (mehrstrahliges Schutzfeld)
Lichtgitter erzeugen aus mehreren Infrarotstrahlen ein Schutzfeld und sichern so eine komplette Höhe/Breite ab. Das ist der Goldstandard bei stark frequentierten Industrietoren oder Schnelllauftoren. Serien wie Marantec GridScan/Pro gibt es z. B. in 1,96 m und 2,5 m Schutzfeldhöhe und mit gängigen Schnittstellen (PNP/NPN/OSE).
Optosensoren an der Schließkante
Optosensoren sitzen im Gummiprofil der bewegten Schließkante. Wird der Lichtstrahl im Profil unterbrochen (Kontakt), stoppt und reversiert das Tor – hochwirksam gegen Quetsch‑ und Scherstellen.
Weit verbreitet ist der OSE‑Anschluss (z. B. Marantec F‑Sender/F‑Empfänger, OSE‑codiert). Es gibt auch funkgesteuerte Zubehörteile (z. B. Funk‑Schlupftürkontakt).
Für Ex‑Zonen sind spezielle ATEX‑Lichtschranken verfügbar (z. B. Reflex‑Varianten für Zone 1/2).
Vergleichstabelle: Welche Lösung passt wozu?
| Kriterium | Lichtschranke | Lichtgitter | Optosensor (Schließkante) |
|---|---|---|---|
| Sicherheitsprinzip | Überwacht eine Linie (Einweg oder Reflex mit Reflektor) | Mehrstrahliges Schutzfeld (z. B. 1,96–2,5 m Höhe) | Sensor in der Schließkante (OSE/optisch, alternativ 8,2 kΩ‑Kontaktleiste) |
| Abdeckung | Linien‑Detektion, gut als Durchfahrt‑ oder Zusatzsicherung | Flächen‑Detektion (komplette Öffnung), ideal bei Personenverkehr | Direkt an der Gefahrenstelle (bewegte Kante) |
| Typische Anschlüsse | Relais/Wechsler, 2‑Draht/4‑Draht (modellabhängig) | PNP / NPN / OSE (modellabhängig, z. B. GridScan/Pro) | OSE (optisch codiert) oder 8,2 kΩ (resistiv) |
| Stärken | Einfach, kosteneffizient, flexibel nachrüstbar | Höchste Personensicherheit in der Öffnungsebene, ideal für Schnelllauf‑/Industrietore | Maximale Wirksamkeit direkt an der Quetschstelle; normkonforme Lösung an der Schließkante |
| Grenzen | Sichert keinen Bereich, nur eine Linie | Aufwändiger als einzelne Lichtschranke, ggf. Zubehör (Kabel/Abdeckungen) | Schützt primär die Kante, nicht die Öffnungsebene |
Beispiele: GridScan/Pro 1,96 m & 2,5 m mit PNP/NPN/OSE‑Optionen; SOMMER 5233 (IP67); F‑Empfänger OSE.
Bestellhilfe: In 5 Schritten zur passenden Schließkantensicherung
- Torart & Nutzung – Garage privat (gelegentlich), Industrietor/Schnelllauftor (häufig, Personenverkehr).
- Zu sichernder Bereich – Öffnungsebene (→ Lichtgitter), Durchfahrtslinie (→ Lichtschranke), bewegte Schließkante (→ Optosensor/OSE).
- Schnittstelle prüfen – Ihre Steuerung: OSE? PNP/NPN? 8,2 kΩ? (z. B. GridScan/Pro unterstützt PNP/NPN/OSE).
- Umgebung – Außenbereich, IP‑Schutz, Ex‑Zone (dafür ATEX‑Modelle).
- Zubehör mitbestellen – Abdeckungen, Befestigungs‑/Montagewinkel, Steuer‑/Verbindungskabel (z. B. Schutzabdeckungs‑Set; beachtet: Reichweite −20 %).
Quick‑Match:
• Garagentor – Durchfahrt‑Lichtschranke + Schließkantensensor für die Kante.
• Industrie/Schnelllauf – Lichtgitter mit 2,5 m Feld + OSE/PNP/NPN nach Steuerung.
• Ex‑Bereich – ATEX‑Reflex‑Lichtschranke.
Praxis: bewährte Setups aus Projekten in ganz Deutschland
- Logistikrampe – Durchsatz > 200 Öffnungen/Tag: Lichtgitter (GridScan/Pro) + Schutzabdeckung + OSE‑Verkabelung, optional Verlängerungskabel für Synchronisation.
- Privatgarage mit Fahrradverkehr – Reflex‑Lichtschranke (Polfilter, IP67) als Durchfahrtsüberwachung; an der Unterkante ein OSE‑Optosensor im F‑Profil (z. B. P1/P2/P6).
- Innenstadt‑Parktor – Einweg‑Lichtschranken mit Montagewinkeln + Einzugsicherung (OSE) an der Kante für redundante Sicherheit.
